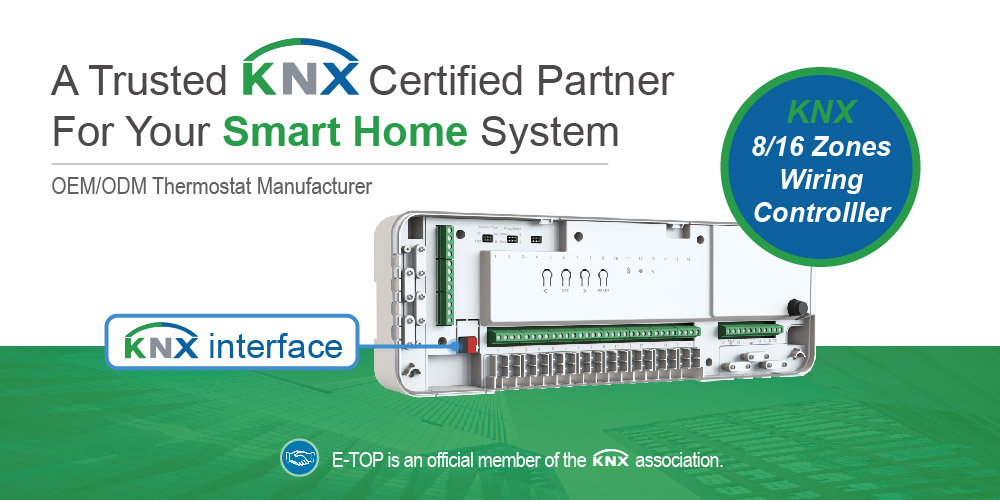

8/16 zoner KNX gulvvarme ledningsboks til rum

Med den stigende integration af HVAC-systemer og intelligent bygningsstyring i moderne byggeri er HR-02 KNX Multi-Zone Gulvvarme-ledningsboks designet til at opfylde de centraliserede ledningsførings- og styringskrav for gulvvarmesystemer på tværs af projekter af forskellige størrelser. Med både 8-zone og 16-zone konfigurationer giver denne enhed beboelsesejendomme, erhvervsejendomme og offentlige faciliteter en mere organiseret centraliseret ledningsføringsløsning under installationsfasen af ​​gulvvarme. For mellemstore boliger, såsom lejligheder med tre til fire soveværelser eller små kontorlokaler, dækker 8-zone versionen de primære varmezoner og muliggør uafhængig adgang til temperaturstyring for hvert rum eller funktionsområde. I større applikationer, herunder hotelværelsers etager, hospitalsafdelinger eller erhvervskomplekser, tilbyder 16-zone versionen en højere tæt ledningsføringskapacitet, hvilket gør det muligt at tilslutte flere rumtermostater og aktuatorer centralt til en enkelt kontrolnode, hvilket reducerer kompleksiteten forbundet med distribueret ledningsføring.

Applikationsscenarier

Denne ledningsboks installeres almindeligvis i udstyrsrum, lavspændingsskakte eller centraliserede styreskabe ved hjælp af DIN-skinnemontering, hvilket gør fremtidig vedligeholdelse og systemudvidelse mere organiseret og bekvem. Alle gulvvarmeaktuatorer, cirkulationspumper og kedelstyringssignaler kan tilsluttes centralt i ledningsboksen, hvilket resulterer i et renere og mere struktureret varmesystem. Især i bygninger, der kræver uafhængig temperaturstyring på tværs af flere zoner, reducerer denne centraliserede ledningsføringsmetode betydeligt forvirring omkring ledningsføring under konstruktionen, samtidig med at den forenkler systemets idriftsættelse i senere faser.

Anvendelsesfunktioner:

• Velegnet til beboelsesejendomme, kontorbygninger, hoteller og andre flerzonevarmesystemer
• Understøtter konfigurationsmuligheder med 8 eller 16 zoner
• Centraliseret tilslutning af gulvvarmeaktuatorer og termostatsignaler
• Kompatibel med centraliserede HVAC-styreskabsinstallationer

Hvordan virker det?

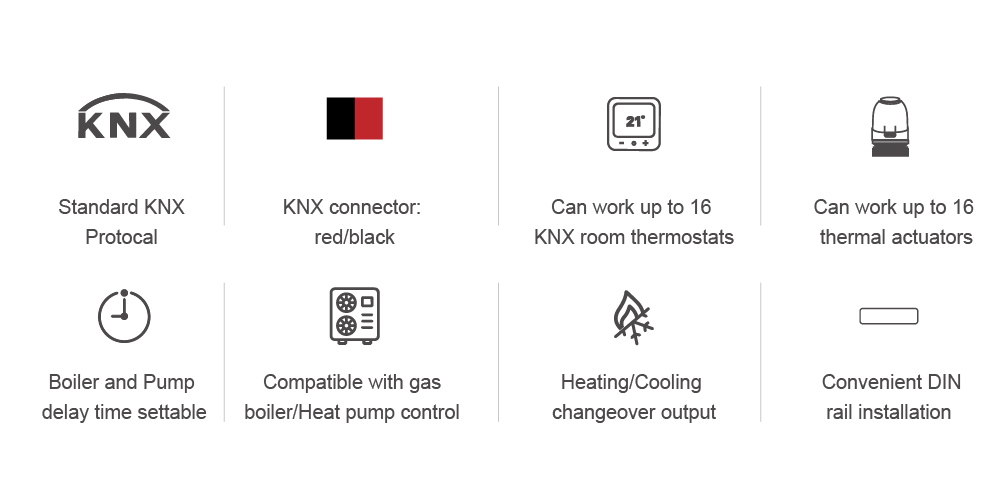

HR-02 KNX gulvvarme-ledningsboksen fungerer baseret på KNX's intelligente bygningsstyringsprotokol. Gennem en standardiseret kommunikationsarkitektur indsamles termostatsignaler fra individuelle rum centralt og transmitteres til kontrolterminalen, hvor interne relæ- og udgangsmoduler distribuerer kommandoer til de tilsvarende gulvvarmeaktuatorer og HVAC-udstyr. Når en termostat registrerer en temperaturændring i en zone, transmitteres signalet via KNX-netværket til ledningsboksens interne kontrollogikmodul, som bestemmer, om det tilsvarende aktuatorkredsløb skal aktiveres, hvorved der opnås præcis zoneopdelt varmestyring. Enheden leverer forsinkede kontrolfunktioner til både kedler og cirkulationspumper. Når en eller flere zoner anmoder om opvarmning, starter systemet først cirkulationspumpen og aktiverer derefter kedlen efter en forudindstillet forsinkelse, hvilket sikrer en mere effektiv driftssekvens, samtidig med at unødvendigt energiforbrug forårsaget af hyppig udstyrsskift reduceres. Derudover understøtter hver zone op til fem termiske aktuatorer, hvilket muliggør en mere jævn varmefordeling inden for et enkelt område. For eksempel kan store stuer eller åbne kontorlandskaber opnå en mere raffineret og afbalanceret temperaturstyring.

8/16 zoner KNX gulvvarme ledningsføringsboks konfiguration

Før du vælger HR-02 KNX gulvvarme-ledningsboks, bør den overordnede planlægning baseres på bygningens størrelse, antallet af varmezoner og antallet af tilsluttede aktuatorer. Valget mellem 8-zone og 16-zone versionerne er ikke kun et spørgsmål om kapacitet, men påvirker også zonestrukturen for hele HVAC-systemet. Til små og mellemstore bolig- eller kontorapplikationer giver 8-zone versionen tilstrækkelig zoneinddelingskapacitet, mens større erhvervsprojekter er bedre egnet til 16-zone versionen for at undgå fremtidige udvidelsesbegrænsninger. HR-02 understøtter de fleste KNX-rumtermostater, der er tilgængelige på markedet, hvilket eliminerer afhængigheden af ​​et enkelt udstyrsmærke og giver større fleksibilitet til projektindkøb og langsigtet vedligeholdelse. Installationsplanlægningen bør også omfatte tilstrækkelig DIN-skinnemonteringsplads og tilstrækkelig ledningsterminalkapacitet for at sikre en problemfri installationsproces.

Referencetabel for udvælgelse

Ofte stillede spørgsmål

Q: Understøtter den KNX-termostater fra forskellige producenter?
A: Ja. Den understøtter almindelige KNX-protokoltermostater uden krav om et specifikt mærke.

Q: Hvor mange aktuatorer kan tilsluttes én zone?
A: Hver zone understøtter op til fem parallelt forbundet termiske aktuatorer.

Q: Er det nødvendigt at tilslutte både en kedel og en cirkulationspumpe?
A: Enheden har styreudgange til både kedler og cirkulationspumper, men disse funktioner kan aktiveres i henhold til projektets krav.

Q: Er installationen kompliceret?
A: Nej. Den bruger DIN-skinnemontering og er kompatibel med standard styreskabsinstallationer.

Fordele ved produktunderstøttelse

HR-02 KNX gulvvarme-ledningsboksen fungerer som det centraliserede knudepunkt i et intelligent HVAC-system. Den forbinder ikke kun termostater og aktuatorer, men deltager også i energidistribution og udstyrsplanlægning og omdanner dermed traditionel distribueret ledningsføring til et struktureret styringssystem. Dens kerneværdi ligger i at optimere byggeeffektivitet, driftsstabilitet og langsigtede vedligeholdelsesomkostninger. Enheden integreres problemfrit med KNX-termostater, gulvvarmeaktuatorer, cirkulationspumper og kedelsystemer for at etablere et komplet koordineret styrenetværk, der muliggør hurtigere varmerespons og minimerer unødvendigt energiforbrug.

Støttende fordele:

• Meget kompatibel med KNX-systemenheder
• Forbedrer effektiviteten af ​​ledningsføringen og installationsorganiseringen
• Understøtter koordineret styring af flere enheder
• Reducerer langsigtede vedligeholdelses- og udvidelsesomkostninger

HR-02 8/16 zoner KNX gulvvarme-ledningsboks centraliserer termostatledninger, der ellers ville være fordelt på tværs af individuelle rum, hvilket reducerer ledningsføringens kompleksitet under installationen og gør fremtidig inspektion og vedligeholdelse mere ligetil. Uanset om det drejer sig om boligbygninger, kontorlokaler eller hotelprojekter, kan enhver applikation, der involverer flerrums zoneopdelt opvarmning, drage fordel af dens organiserede styringsarkitektur, der gør det muligt at koordinere temperaturreguleringen automatisk af systemet i stedet for at være afhængig af komplicerede justeringer på stedet. HR-02 fås i både 8-zone og 16-zone versioner og er kompatibel med almindelige KNX-termostater. Denne åbne arkitektur tilpasser sig godt til projekter på forskellige udviklingsstadier og giver samtidig større fleksibilitet til fremtidig systemudvidelse.

Hvis du planlægger et intelligent gulvvarmestyringsprojekt og er usikker på, om 8-zoners eller 16-zoners versionen er det bedste valg, eller hvis du gerne vil vide mere om den mest passende ledningsløsning til din installation, bedes du kontakte os direkte for professionel rådgivning. Baseret på dine projekttegninger og applikationskrav kan vi anbefale en optimeret konfiguration og også tilbyde skræddersyet produktionssupport for at sikre en mere gnidningsløs og pålidelig systemimplementering.
